micro:bitのI2C接続方法

I2C接続OLED

• 使うもの

0.96インチ 128×64ドット有機ELディスプレイ(OLED) 白色	https://akizukidenshi.com/catalog/g/gP-12031/
ピンソケット 1x5 リード長10mm	https://akizukidenshi.com/catalog/g/gC-06360/
小型クリップ付コード 5色 45cm 5本入	https://akizukidenshi.com/catalog/g/gC-04351/

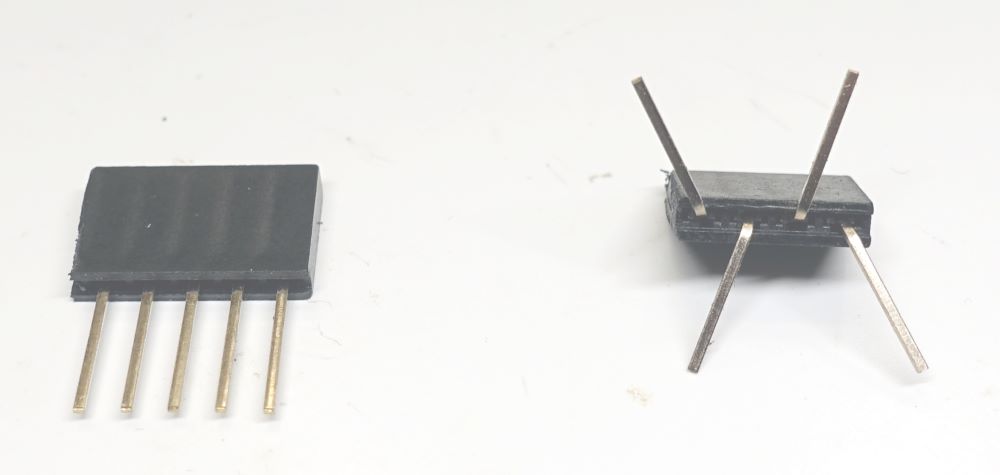

• OLEDの足は短いため、足の長いリードソケットを使う。
  4pinのピンソケットは販売してないので5pinのピンソケットを1本削って4pinにし、写真の通り足を曲げる。

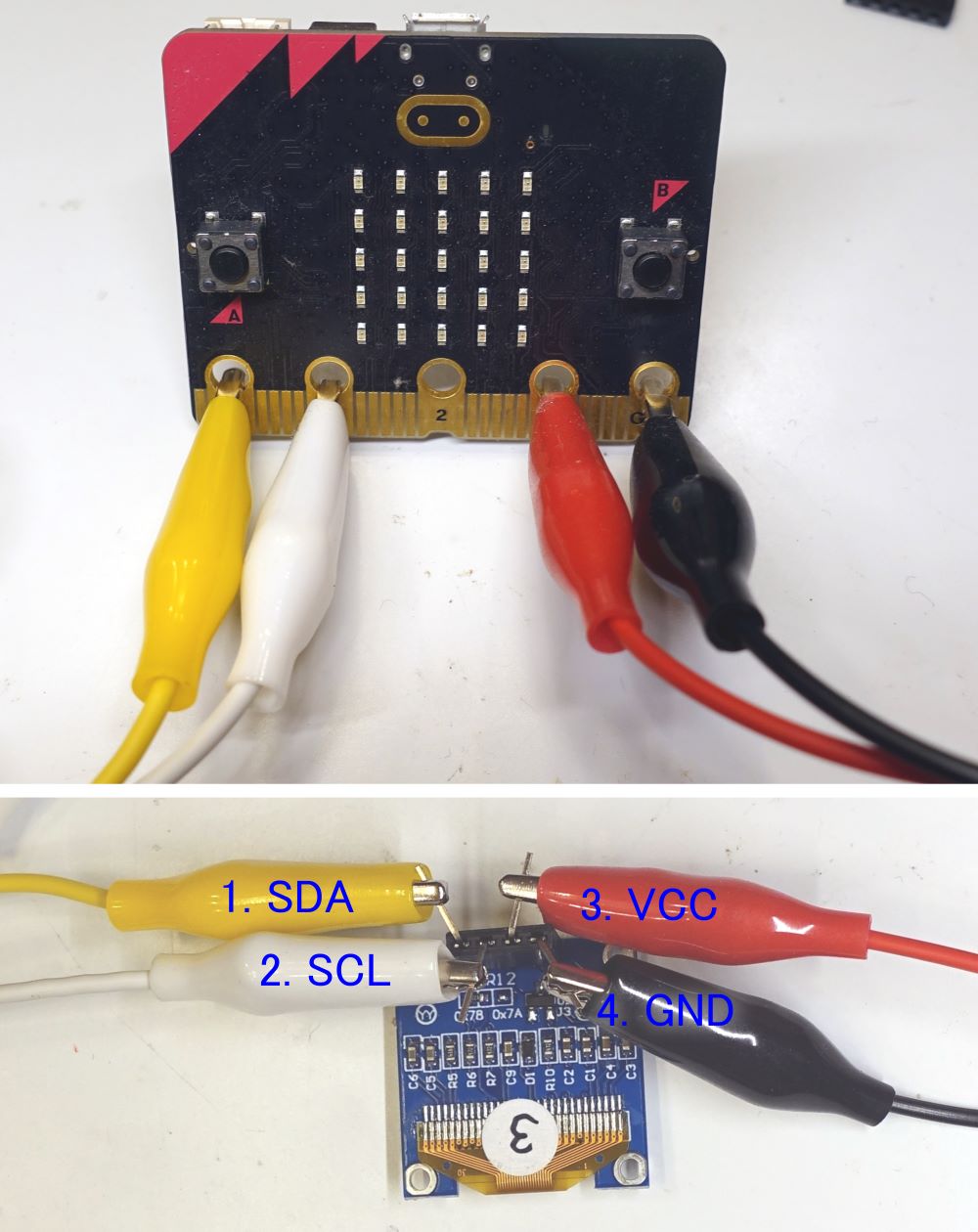

• ピンソケットをOLEDに挿し、写真の通りOLEDとmicro:bitを接続。ワニ口同士がショートしないよう注意。


• micro:bitへつくるっちFW書き込み。
  下記hexファイルを「右クリック」「名前を付けてリンク先を保存」で保存し、micro:bitへダウンロード
  micro:bit V1
  micro:bit V2

• chromeブラウザでつくるっちアプリを開く
  SSD1306アニメ表示

• I2C= の部分で “d0 c1 microbit” を選択


• 左端のmicrobitを選択、USBまたはBLEを選択して “接続/切断 ..”をクリック。
  “mbed Serial Port(COM xx)” や “microbit xx” などそれっぽいのを選択して[OK]




• 右上の [緑の旗] を押して実行
  OLED上でアニメが表示されます。

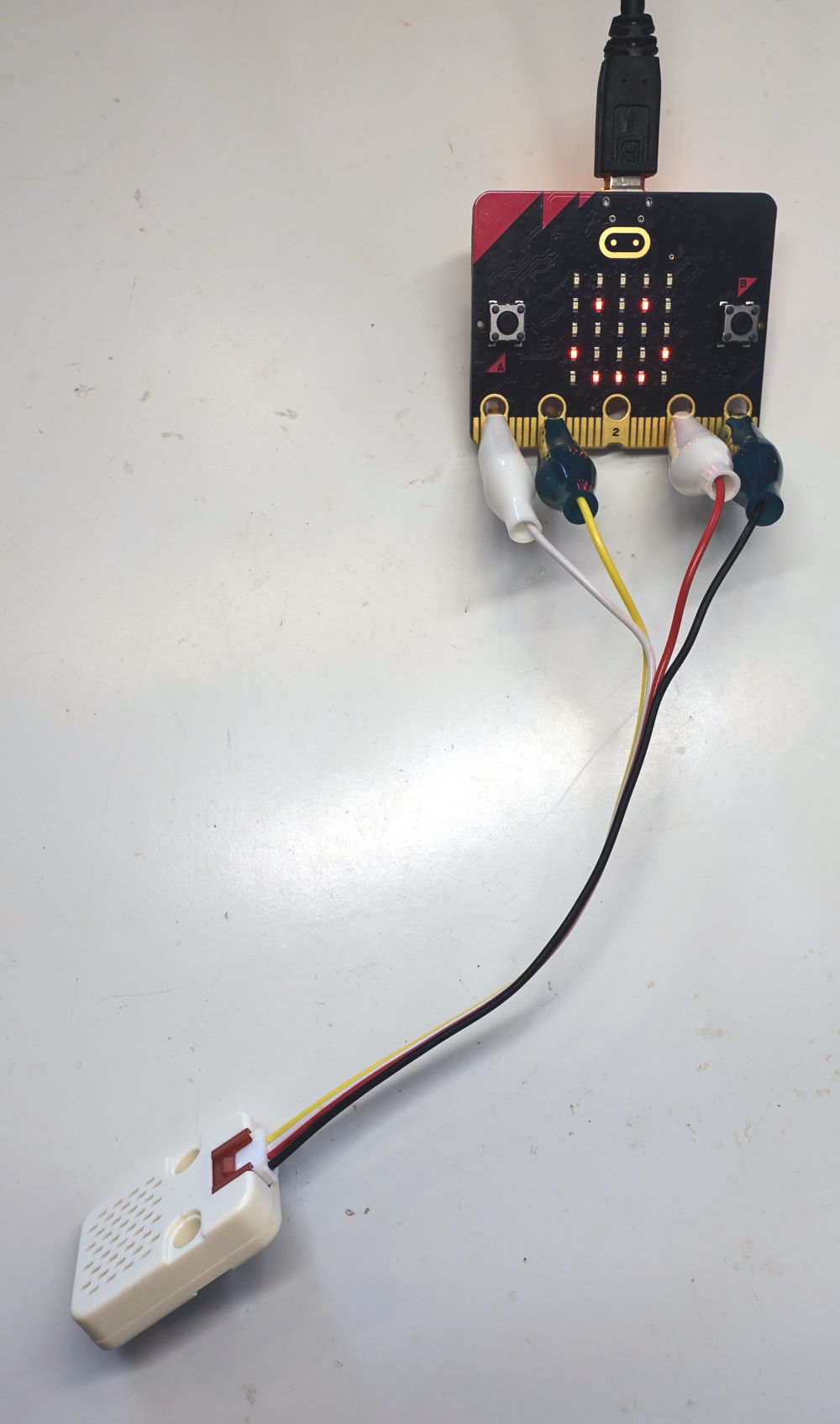

I2Cセンサ

同様の手順でI2C接続のセンサを使うことができます。
